精實實業｜螺桿引擎式空壓機設計

這款螺桿引擎式空壓機已有完整的機組與管件框架，外觀設計需要配合內部配置，同時考慮設備移動、散熱，以及加油、啟動與維修時所需的操作空間。
我們從這些使用需求出發，重新整理外殼的包覆範圍與開口位置，讓機身輪廓更完整，也讓各項功能有清楚的配置。

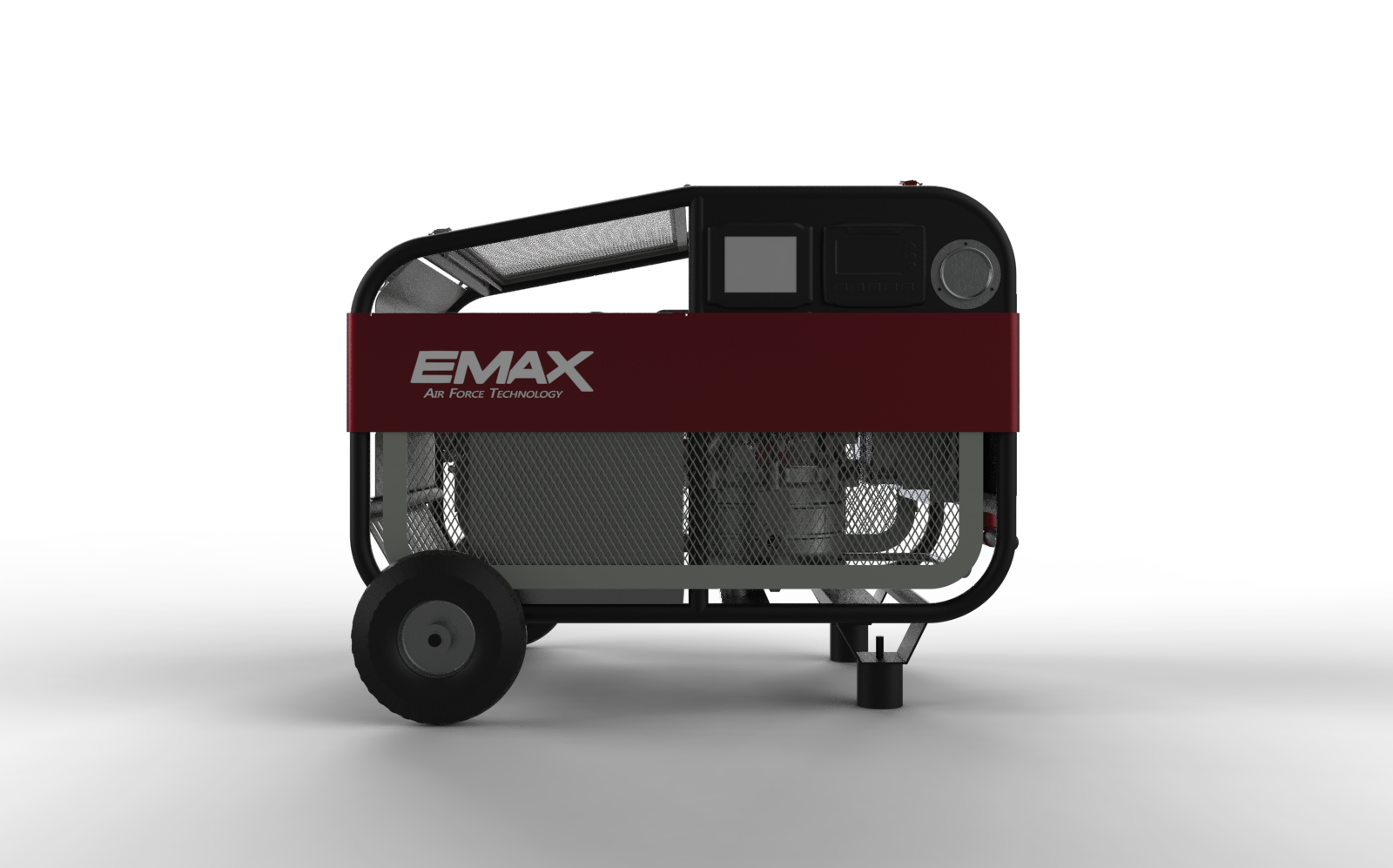

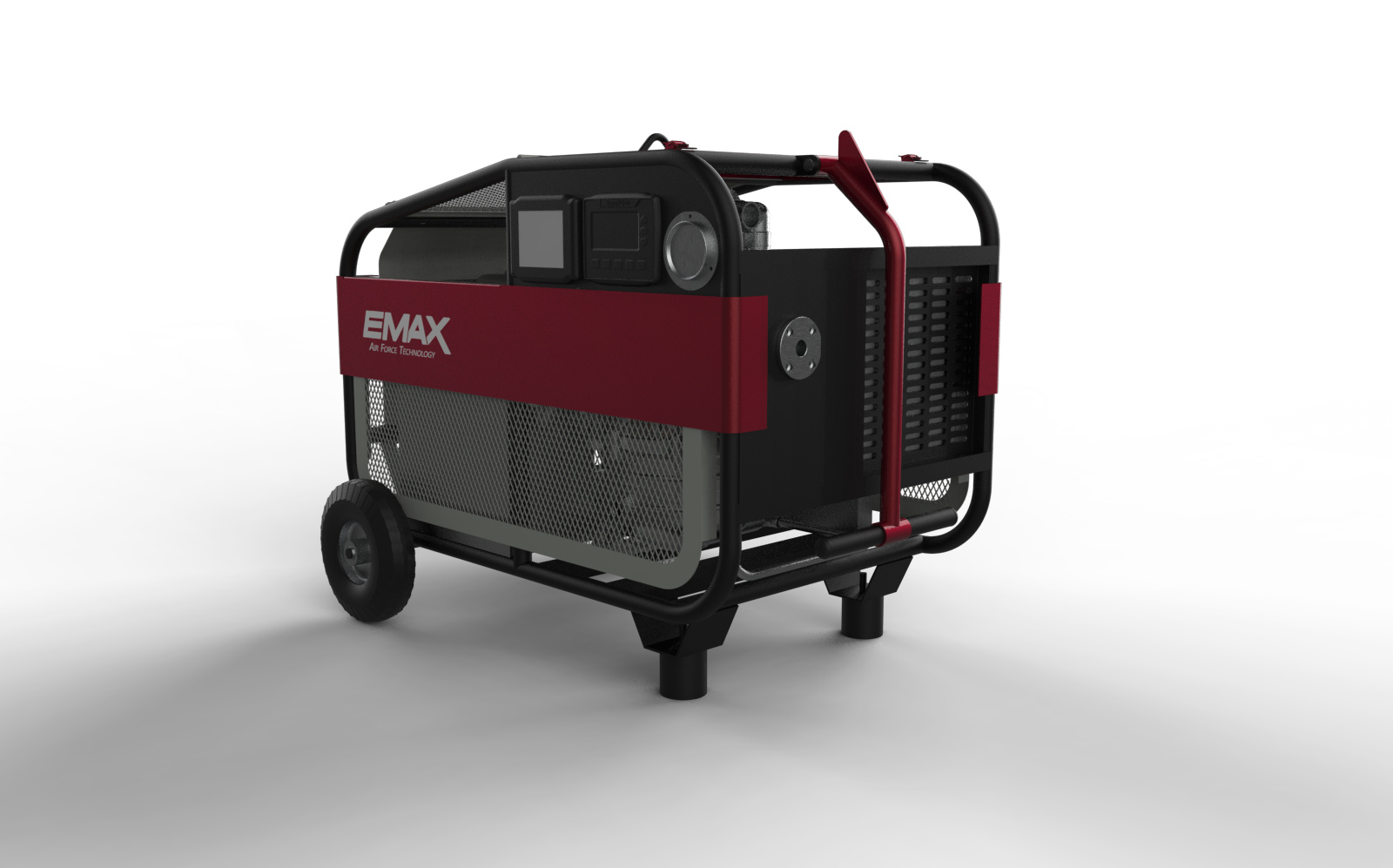

造型採用半包覆設計，保留管件框架的結構特色，搭配折彎鈑金與網狀護罩，呈現紮實的工業感。紅色品牌區塊與深色框架形成對比，並統一 EMAX 標誌的位置與比例，建立鮮明的視覺識別。

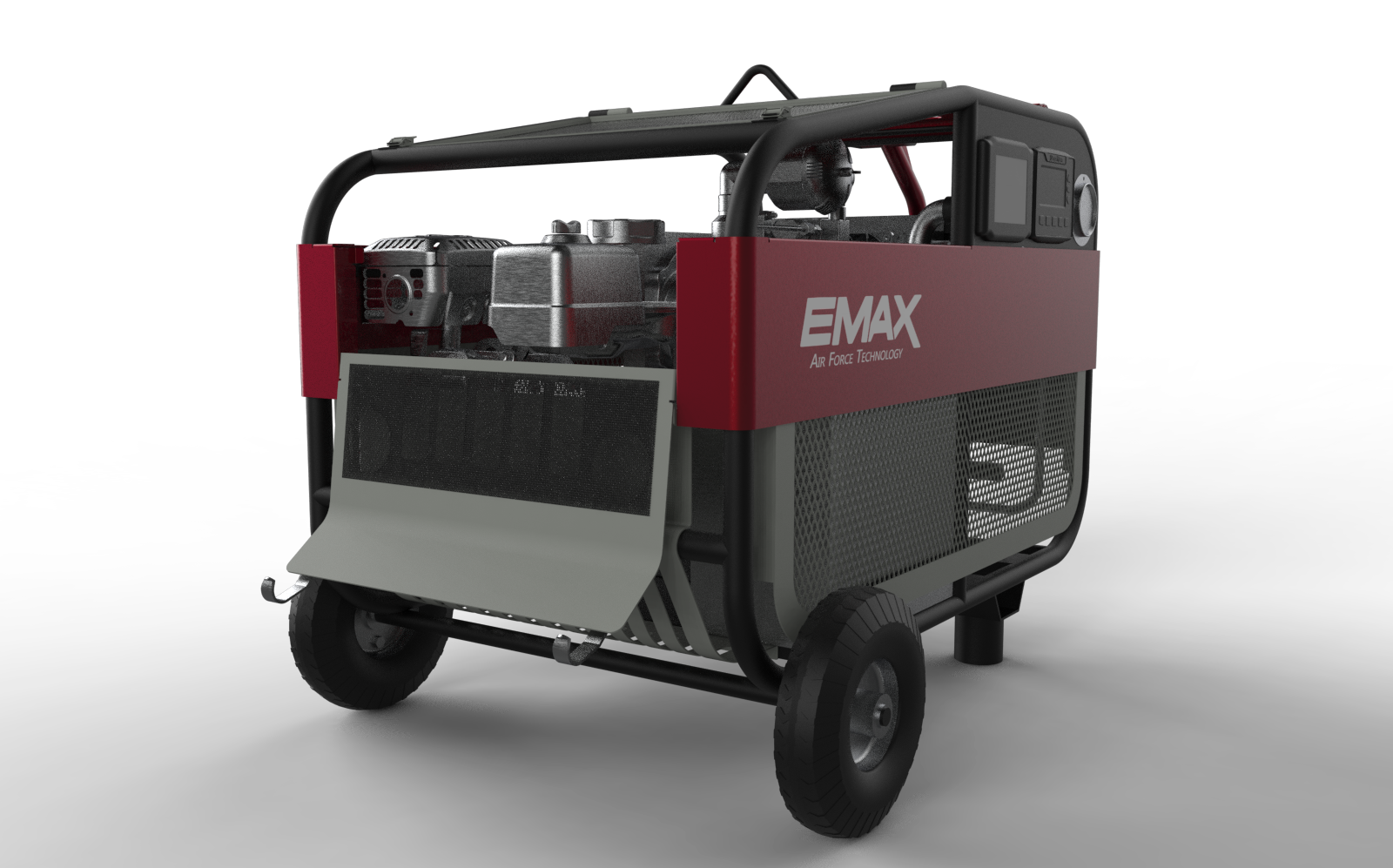

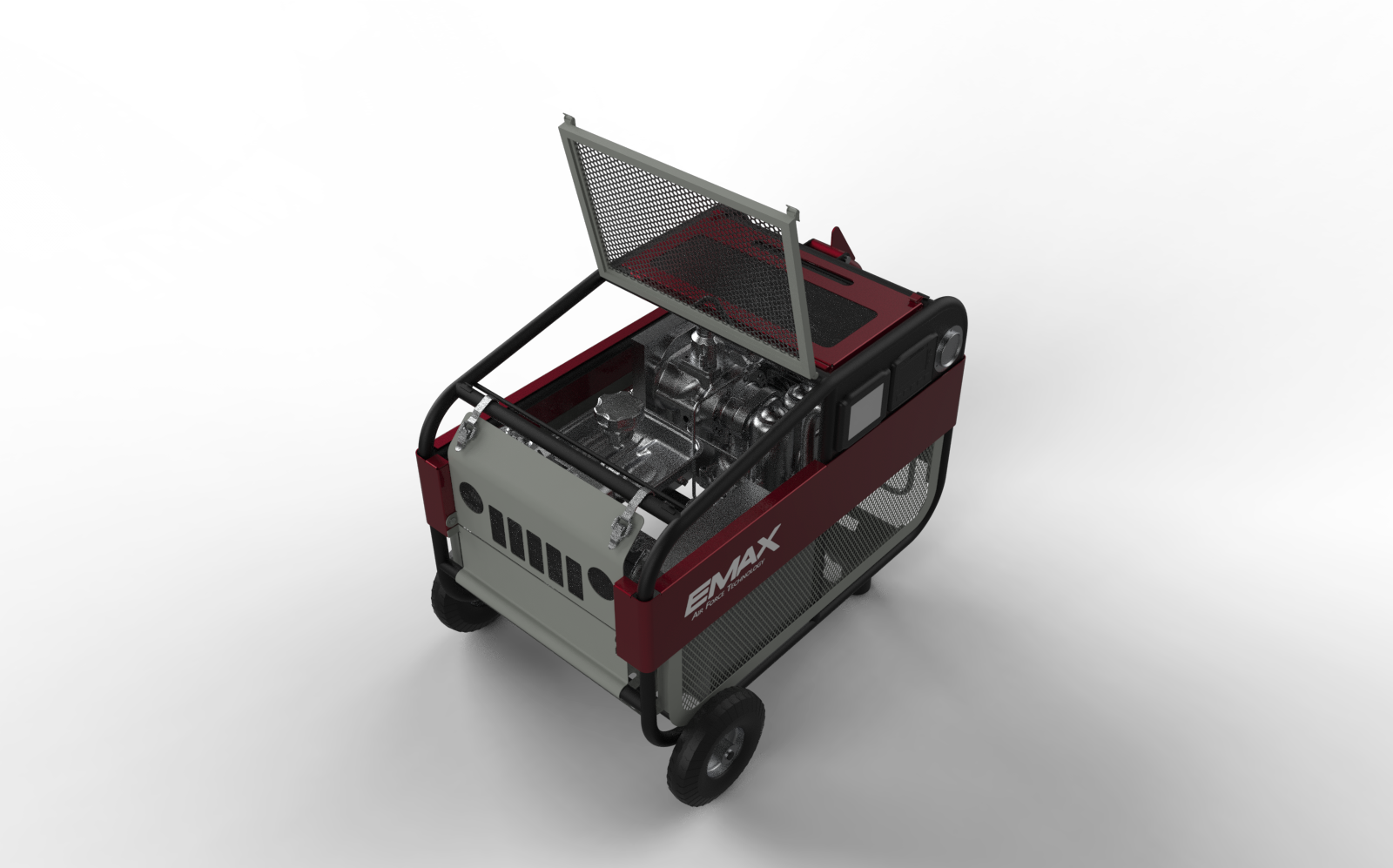

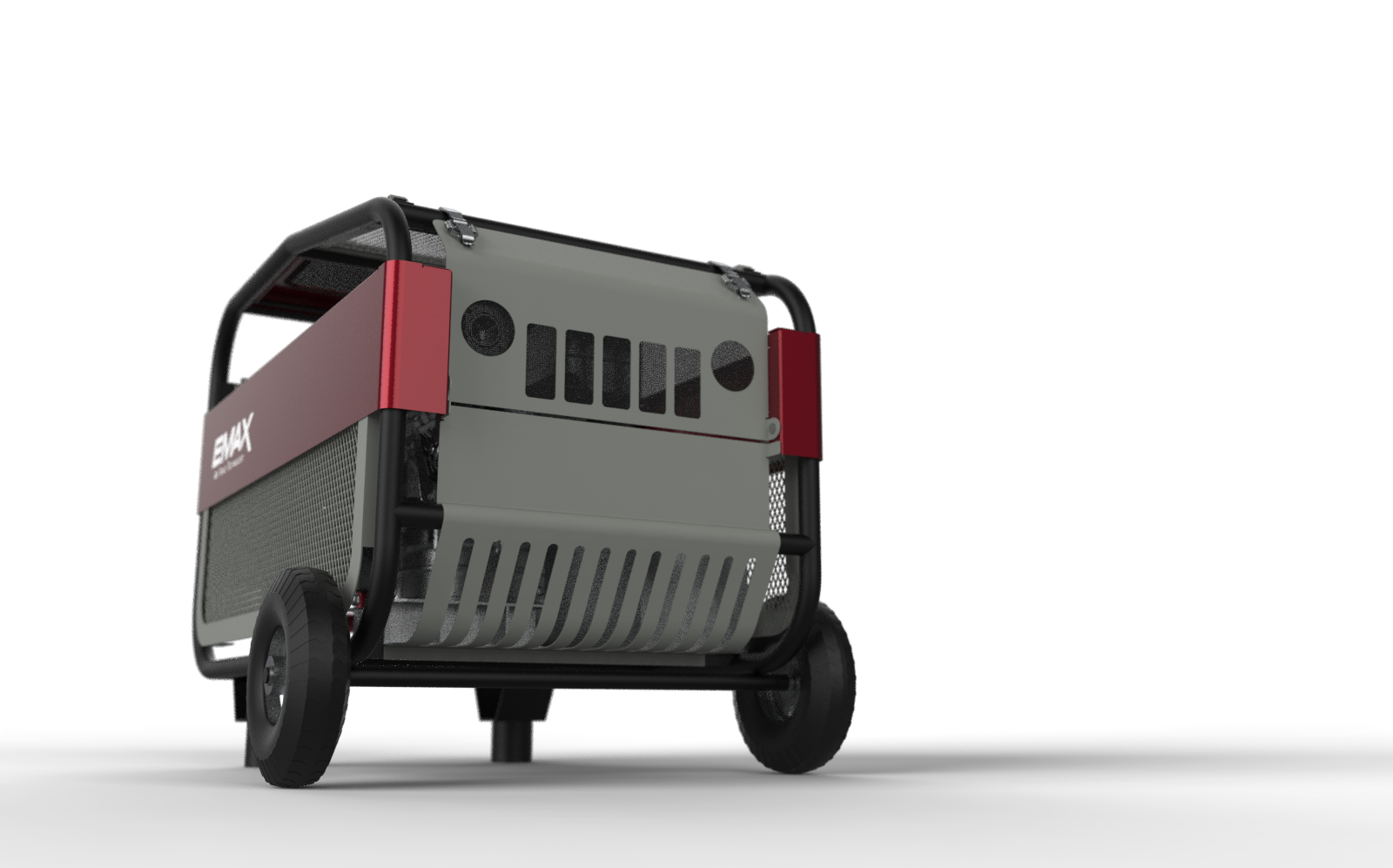

外殼開合則依實際操作需求調整：在加油、風門調整與維修位置規劃掀蓋，配合手拉啟動的操作空間安排下掀式護蓋，並一併考慮排煙口、散熱開孔及鎖扣配置。

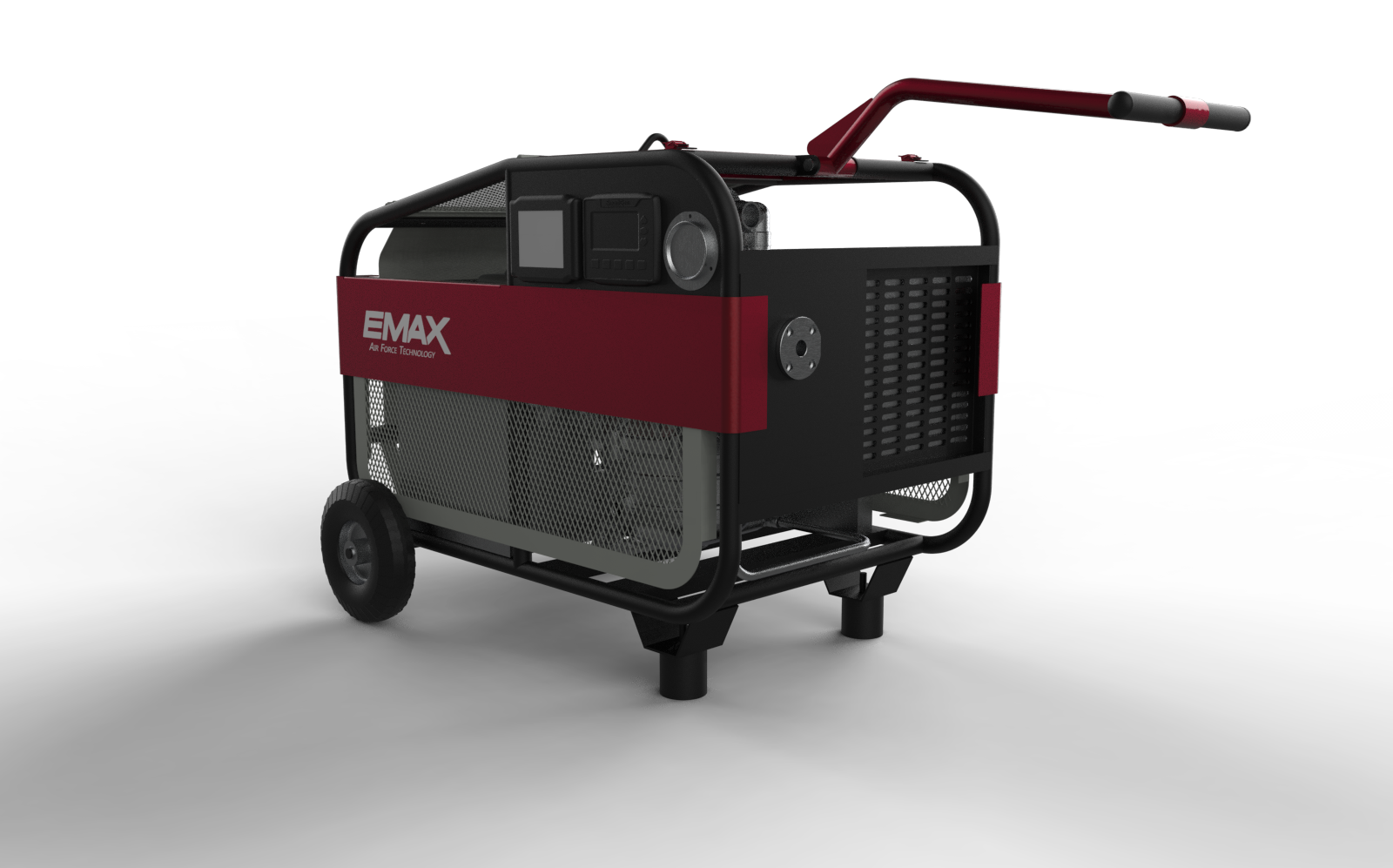

移動把手納入折疊與止點設計，兼顧收合時的機身輪廓，以及展開後的施力方式。透過多輪 3D 修整，逐步協調鈑金、轉軸與把手之間的位置關係。

本案完成空壓機外觀、外殼開合與把手配置的設計修整，並整理色彩計畫、標誌配置及 3D 設計資料，作為後續製作與溝通的依據。
晨藝將既有機組的條件轉化為設計基礎，讓移動、操作與維護需求具體反映在產品外觀中，也為精實實業建立一致的設備形象。
